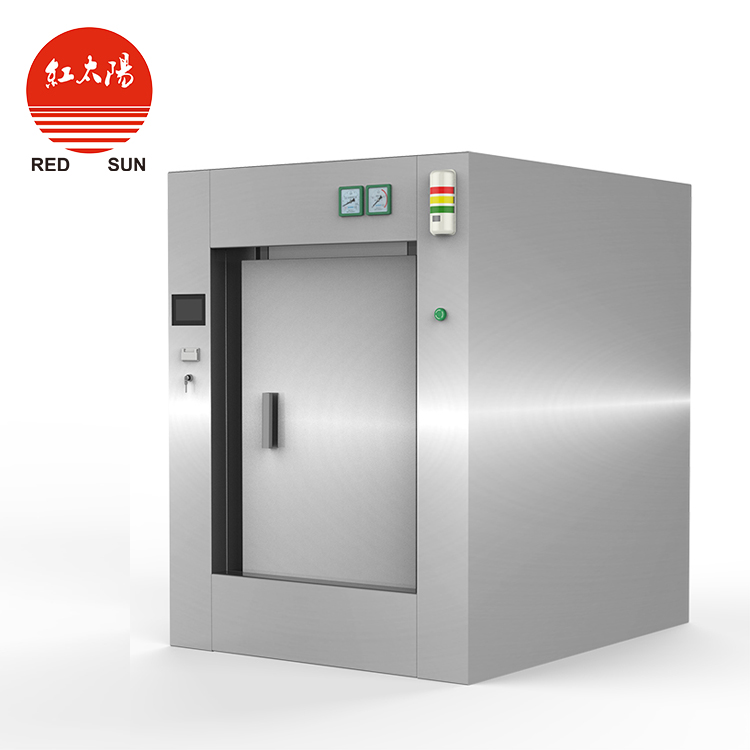

脉动真空灭菌器的组成结构由容器外壳、手动封密封门、温度显示器、压力显示器、保温层、电加热装置、电加热温度调节设备组成。

脉动真空灭菌器外壳结构

采用内外双层结构，内层是优质的耐酸不锈钢材质，灭菌室内层表面使用精密的机械和化学处理加工,光洁耐蚀美观,有利于灭菌过程的预热干燥和连续操作.外层是耐用的压力容器钢板.采用自动焊工艺焊接而成，夹套升温是为了预热灭菌空间，同时减少蒸汽直接进罐后的冷损耗和冷凝，提高进罐热蒸汽的饱和度和热分布的均匀性，降低灭菌风险，保证灭菌效果。

密封门

灭菌器采用电动升降、嵌齿锁紧和气动密封结构，配置安全联锁保护。密封圈采用耐高温、弹性好的硅橡胶，压缩空气自动密封技术。通过汽缸推动锁紧机构达到开关目的。密封面采用不锈钢材料，延长灭菌器的使用寿命。灭菌器应装有《固定式压力容器安全技术监察规程》强制要求的安全连锁装置，当柜内有压力时密封门不能开启并有声光指示，保证操作安全。脉动真空灭菌器快开门结构见图 1。门未密封、内室不允许进汽；内室有压力、不允许开门；密封门有单、双门选择，具有双门的灭菌器，具有双门互锁功能，达到操作区与无菌区有效分隔。

内部控制系统

脉动真空灭菌器控制系统采用主控制器、微机触摸屏、打印机及其他控制元件组成。微机触摸屏人机界面功能强大，可以非常方便地实现程序选择、参数设置、设备操作、报表处理等一系列功能。可设置“器、械、织物、液体”等多种自动和手动程序。微型打印机实时输出，可以很方便地实现“压力、温度、时间”等参数的报表和曲线处理。

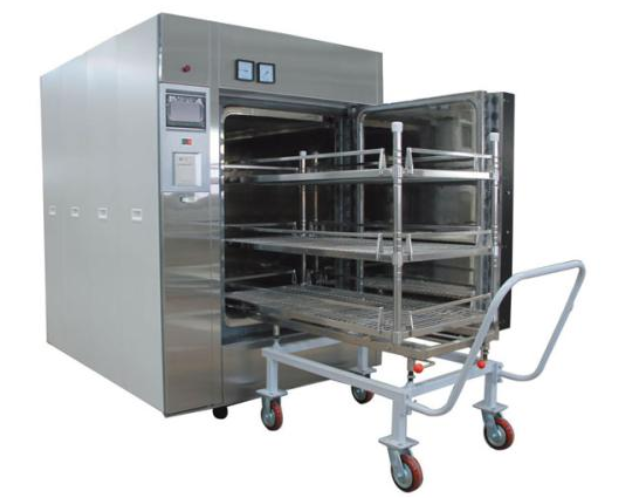

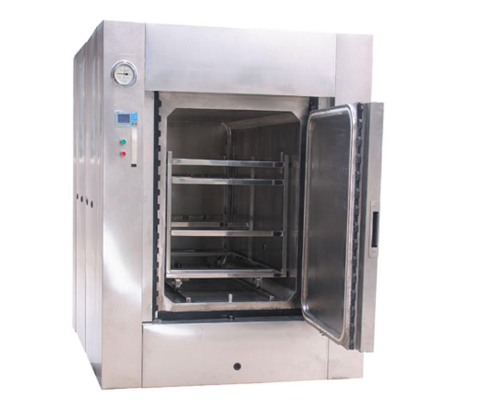

图解脉动真空灭菌柜内部

内部加热系统

脉动真空灭菌器使用的蒸汽来源有来自锅炉房的蒸汽或者是自带电加热的蒸汽发生器。

自带电加热的蒸汽发生器，有自动加水、液位控制及低水位自动断电保护。电加热管在本品中为易损件，但由于各地水质不同或不使用软化水，使用一段时间后，结垢严重影响灵敏度，缺水保护装置功能下降，使用者应特别注意，好的方法就是每次加热前，必须加足水位再用。电加热锅炉压力表、安全阀应定期进行强制校验，以免发生失灵损坏造成事故。
